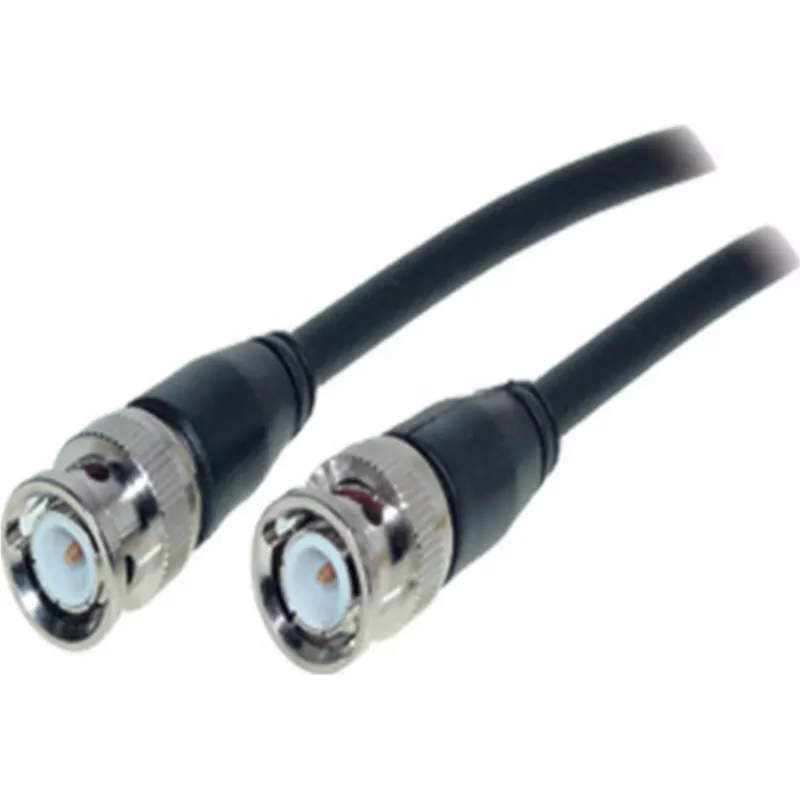

Cable BNC ShiverPeaks 77505 RG cable con conector coaxial

The BNC Cable ShiverPeaks 77505 RG coaxial connector cable is designed for transmitting video, RF and signal data over a stable coaxial link. Constructed with an RG-series coaxial design and BNC terminations, the cable provides consistent impedance for reliable connections between cameras, monitors, test instruments and broadcast devices. The 50 ohm characteristic impedance and BNC-to-BNC terminations make it suitable for professional and hobby installations that require secure, quick coupling and low signal reflection.

Advantages

This coaxial cable features a standardized RG construction that maintains signal integrity across video and RF applications. BNC terminations provide a quick and secure bayonet connection that resists accidental disconnects while allowing easy manual coupling. The cable’s consistent impedance minimizes signal loss and reflections, and its construction supports frequent handling and installation in equipment racks or field setups.

Suitable for

• Connecting CCTV and analog surveillance cameras to DVRs or monitors
• Linking test and measurement equipment in laboratories and workshops
• Broadcast patching and signal routing in studio environments
• RF signal transmission where 50 ohm impedance is required
• Temporary and permanent installations requiring quick BNC coupling

Key specifications

• Connector type: BNC male to BNC male
• Coaxial construction: RG-series (50 ohm)
• Impedance: 50 ohm characteristic impedance
• Primary applications: video, RF and general signal transmission
• Cable length: 5.0 m
• Typical use environment: indoor, equipment racks, field connections

How to use

Connect one BNC plug to the source device and the other to the receiving device by aligning the bayonet lugs, pushing the connector onto the jack and rotating until it locks. Ensure connectors are clean and free of debris before mating to maintain low contact resistance. Route the cable to avoid sharp bends and sources of electrical interference; secure with cable ties or clamps where appropriate. For RF and video systems, verify continuity and signal levels with appropriate test equipment after installation.

Recommendations

For best performance, avoid kinking the cable and maintain minimum bend radius recommended for RG-series coaxial cables. Use BNC connectors in environments with moderate mechanical stress; for permanent outdoor installations consider additional weatherproofing. When integrating with measurement systems or broadcast gear, check impedance matching and connector seating to reduce reflections and maintain signal quality.

Priekšrocības

Standartizētā RG koaksiālā konstrukcija saglabā signāla integritāti video un RF lietojumos. BNC spraudņi nodrošina ātru un drošu bajonetes savienojumu, kas iztur nejaušas atvienošanas un vienlaikus ir ērti manuālai savienošanai. Saskaņotā pretestība samazina signāla zudumus un atstarošanos, un konstrukcija ir piemērota biežai lietošanai iekārtu statīvos vai lauka apstākļos.

Piemērots

• CCTV un analogo novērošanas kameru savienošana ar DVR vai monitoriem
• Testēšanas un mēraparātu savienošana laboratorijās un darbnīcās
• Signālu pāradresācija un patchēšana studiju vidē
• RF signālu pārraide, kur nepieciešama 50 omi pretestība
• Laikveida un pastāvīgas instalācijas ar ātru BNC savienošanu

Galvenās specifikācijas

• Savienotāju tips: BNC vīrietis — BNC vīrietis
• Koaksiālā konstrukcija: RG sērija (50 omi)
• Pretestība: 50 omi
• Galvenās lietojuma jomas: video, RF un vispārēja signālu pārraide
• Kabeļa garums: 5,0 m
• Tipisks lietošanas vide: iekštelpās, iekārtu statīvos, lauka pieslēgumi

Kā lietot

Savienojiet vienu BNC spraudni ar signāla avotu un otru ar uztvērēju, saskaņojot bajonetes izciļņus, noliekot spraudni uz vietas un pagriežot līdz bloķēšanai. Pārliecinieties, ka savienotāji ir tīri un bez netīrumiem, lai nodrošinātu zemu kontakta pretestību. Maršrutējiet kabeli bez asiem līkumiem un izvairieties no elektromagnētisku traucējumu avotiem; nepieciešamības gadījumā nostipriniet ar kabeļu saitēm vai skavām. Pēc uzstādīšanas pārbaudiet signāla nepārtrauktību un līmeni ar atbilstošu testēšanas aprīkojumu.

Lietošanas ieteikumi

Lai nodrošinātu labāko veiktspēju, izvairieties no kabeļa krokošanas un ievērojiet minimālo līkuma rādiusu, raksturīgu RG koaksiālajiem kabeliem. Āra pastāvīgai uzstādīšanai nodrošiniet papildu mitruma un aizsardzības pasākumus. Pievienojot mērījumu vai raidīšanas iekārtām, pārbaudiet pretestības saskaņošanu un savienotāju piegulšanu, lai samazinātu atstarošanos un saglabātu signāla kvalitāti.
