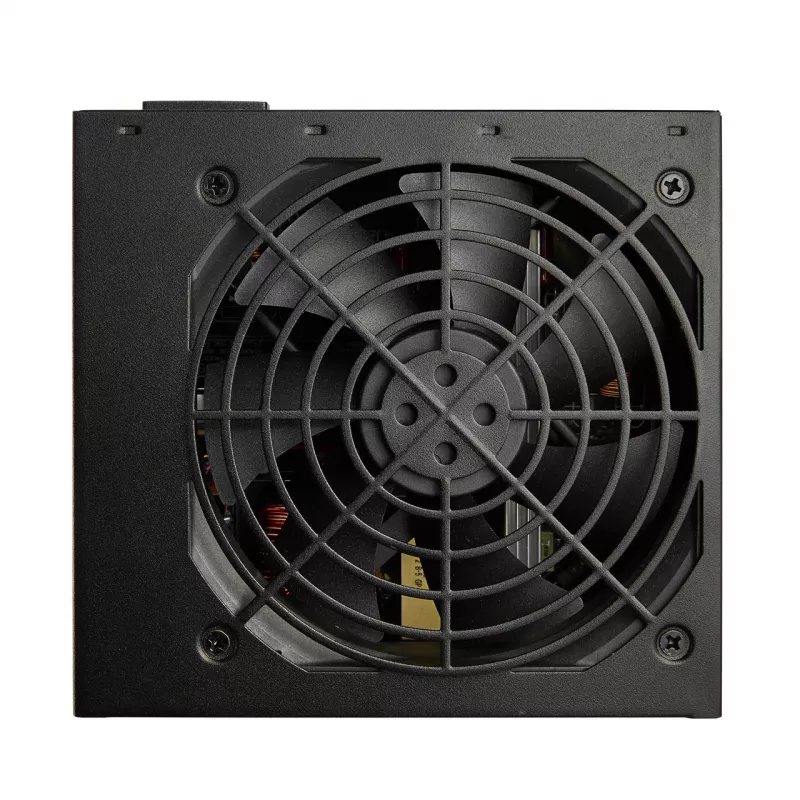

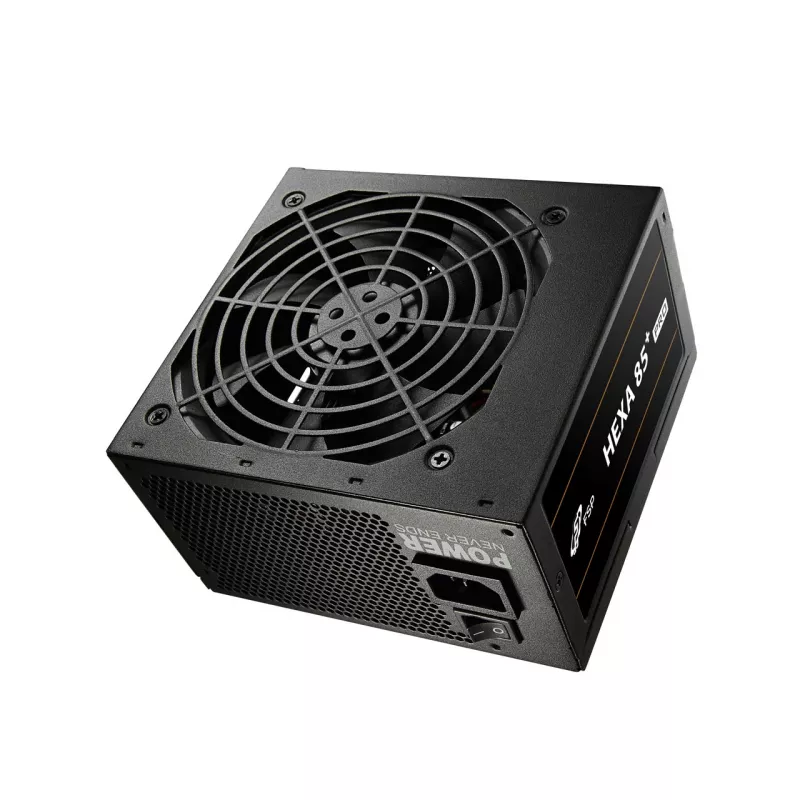

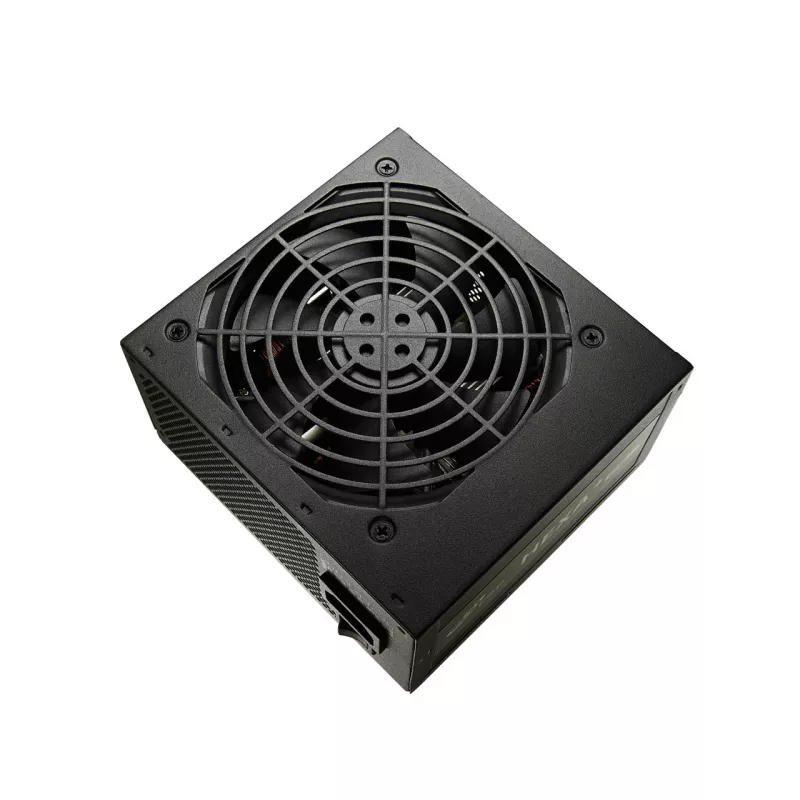

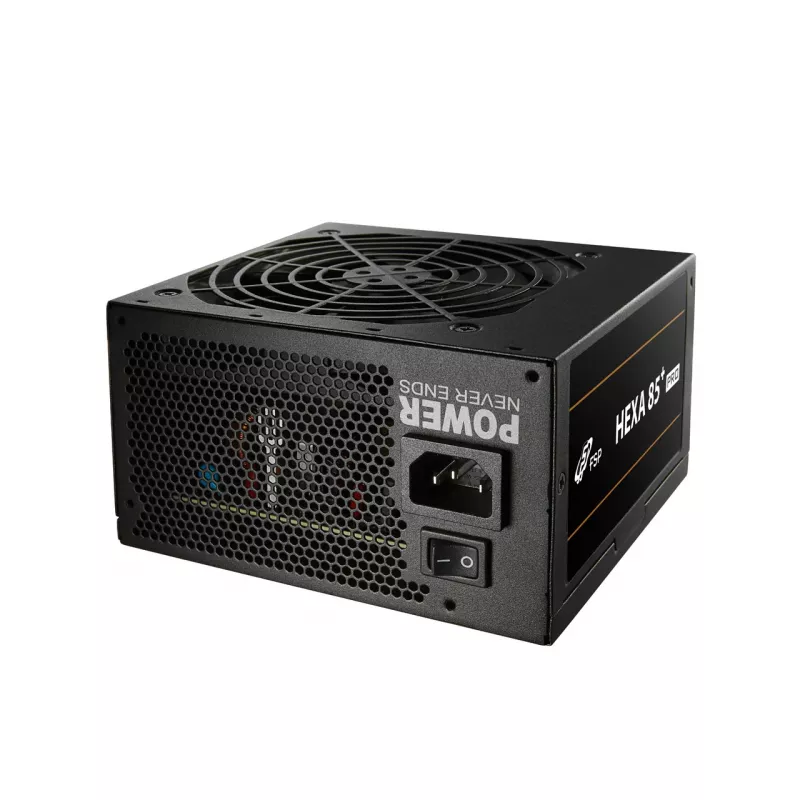

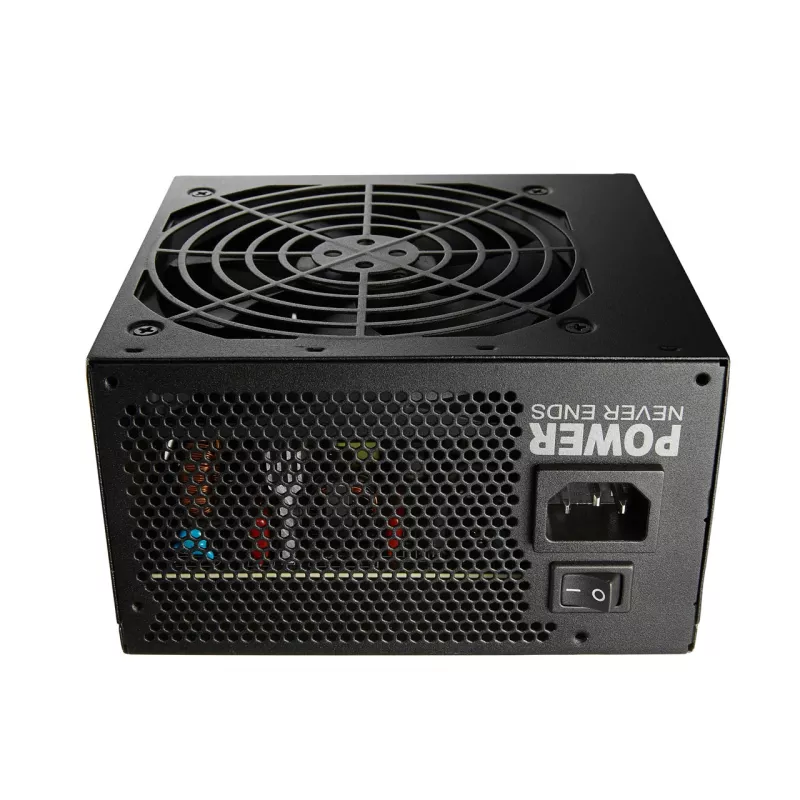

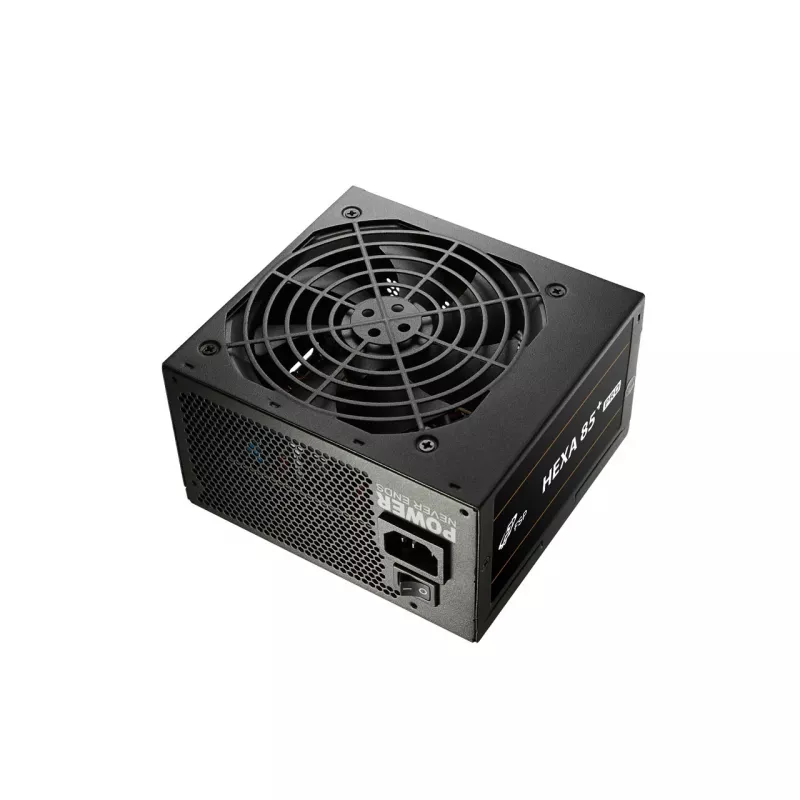

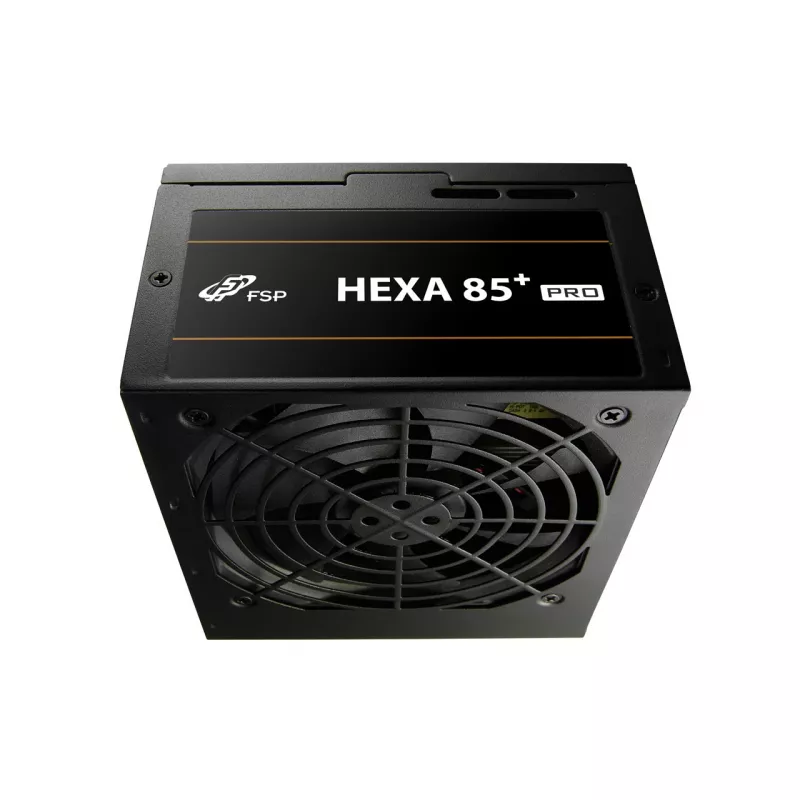

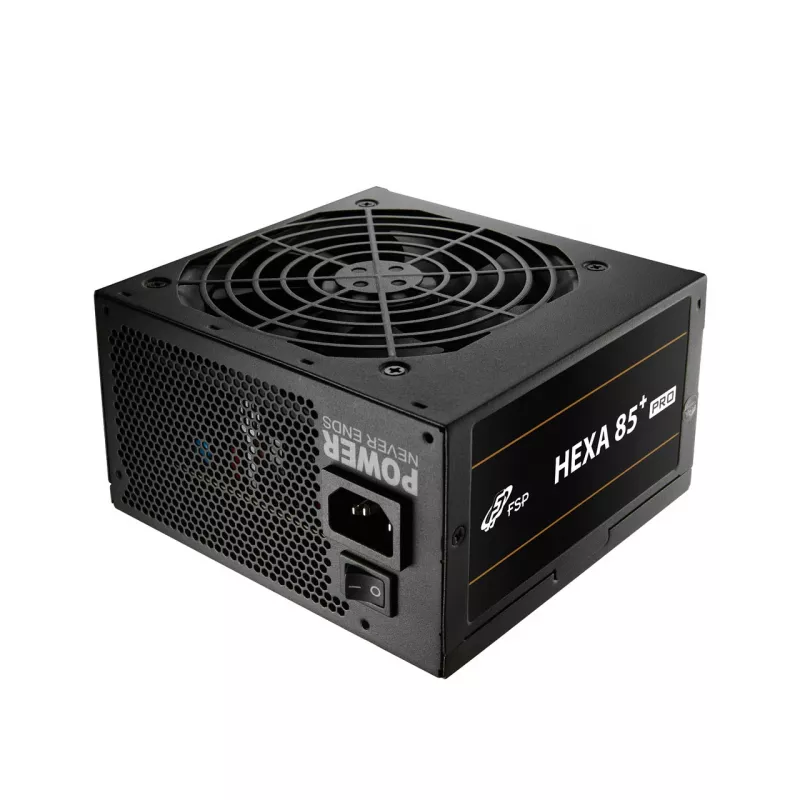

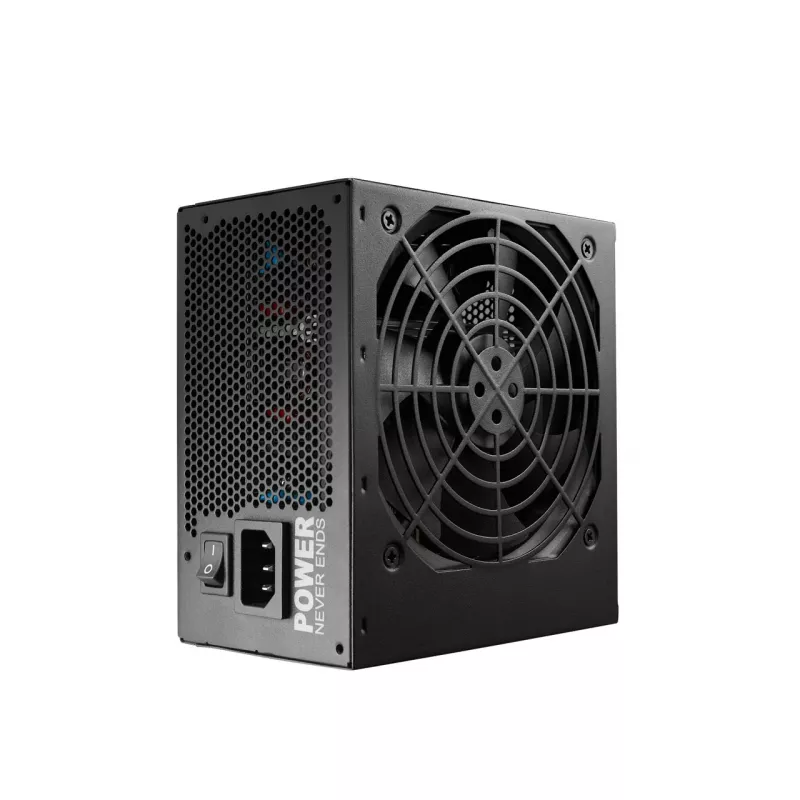

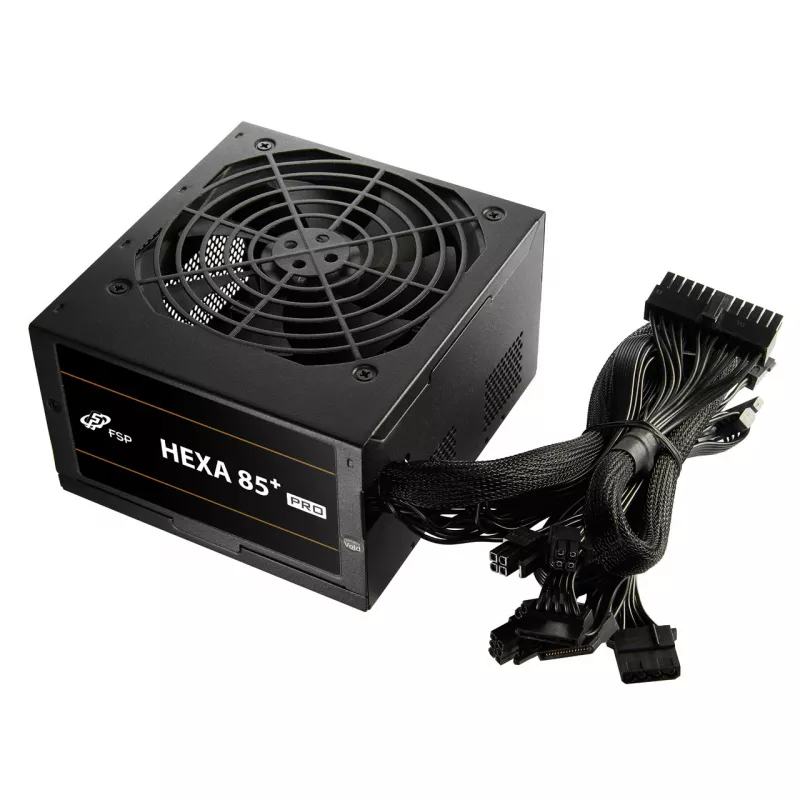

Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W

Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
Fuente de alimentación FSP HEXA 85+ PRO 550W ATX ATX2.5 negra, 550 W, 100 - 240 V, 50 - 60 Hz, 7.5 - 3 A, Activa, 100 W
79,22 €
HEXA 85+ PRO series is ATX PSU certified with 80 PLUS® Bronze, featured with DC to DC module and +12V single-rail design, taken with full Japanese capacitors and quiet 120mm silent fan, built-in with complete protections: OCP, OVP, SCP, OPP, and approved by the latest global safety regulation 62368 ... Leer más
Stock 4 Código 298879 Marca FSP Modelo PPA5505500 Garantía 3 años
CategoríaFuentes de alimentación para PC

Envíos y devoluciones

Entrega estimada jueves, 12 de noviembre
Te mantendremos informado a través de nuestro sistema de seguimiento detallado
Opciones de pago
Tarjeta bancariaVisaMastercardPayPalApple PayGoogle PayTransferencia bancaria

Descripción

HEXA 85+ PRO series is ATX PSU certified with 80 PLUS® Bronze, featured with DC to DC module and +12V single-rail design, taken with full Japanese capacitors and quiet 120mm silent fan, built-in with complete protections: OCP, OVP, SCP, OPP, and approved by the latest global safety regulation 62368 . Besides, the all black-cable design saves your system an optimal airflow space that allows for easy cable management and a polished look. HEXA 85+ PRO series power ranges from 350W, 450W, 550W to 650W to satisfy various needs.

80 Plus® Bronze Certification
HEXA 85+ Pro Series, 80 PLUS ® bronze certified, saves energy through its high efficiency up to 85%.

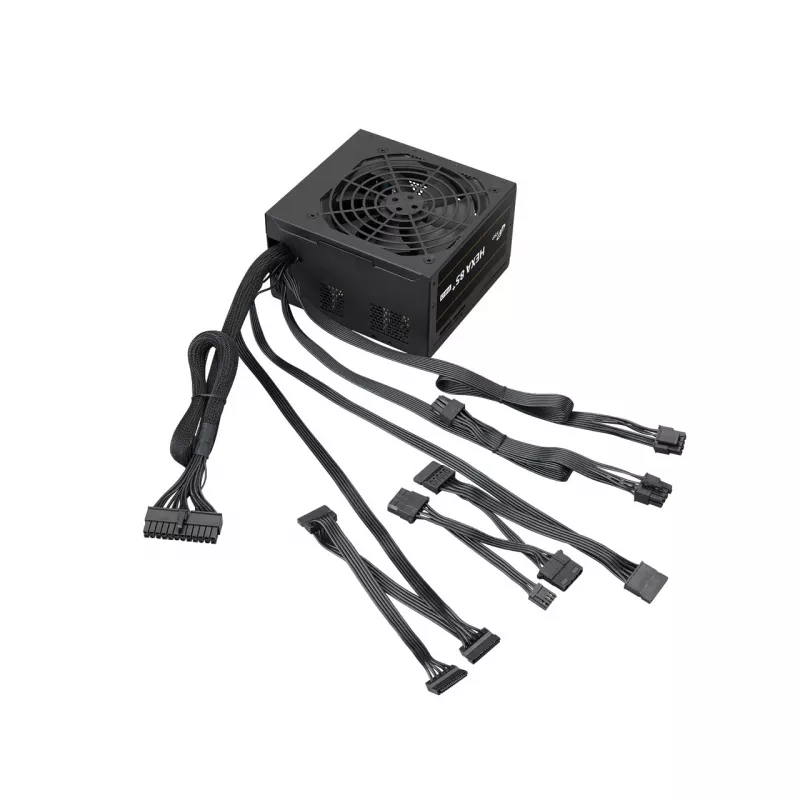

All Black Round Cables
It gives your system a superior look than any other entry level power supplies.

Stable DC to DC Output Quality
HEXA85+ PRO series applies DC to DC modules to improve the reliability for greater compatibility as well as low ripple noise to reduce interference of system components for a prolonged system lifetime.

+12V Single Rail Design
Designed for power-intensive VGA cards, no problems to any overloading condition.

Optimal Cooling
HEXA 85+ PRO series comes with a 120mm quiet fan and a highly efficient ventilation fan guard to guarantee low noise operations without compromising its cooling efficiency.

Japanese Electrolytic Capacitors
Japanese electrolytic capacitors ensures safety on spare parts for prolonged lifespan and reliability.

Supports High-end Motherboard
For gaming enthusiast, the Hexa 85+ PRO 550W featured dual CPU power connectors for high-end motherboards and stable CPU power delivery.

Energy Related ErP/Eup 2013
Green Power! The total AC power consumption less than 5Vsb rail to meet the new EU Regulation ErP 2013 for modern systems.

FSP HEXA 85+ PRO 550W Power supply unit ATX ATX2.5 Black. Total power: 550 W, AC input voltage: 100 - 240 V, AC input frequency: 50 - 60 Hz. Motherboard power connector: 24-pin ATX, Cabling type: Non-Modular. Purpose: PC/Server, Power supply unit (PSU) form factor: ATX, 80 PLUS certification: 80 PLUS Bronze. Product colour: Black, Cooling type: Active, Fan diameter: 12 cm. Cables included: CPU, PCIe, Peripheral (Molex), SATA

Aspectos destacados
  • Complies with ATX12 v2.5 & EPS12 v2.92
  • Efficiency ≧ 85% @ typical load
  • Active PFC ≧ 0.9
  • Hold up time > 17ms @80% load
  • +12V single-rail design
  • Full Japanese electrolytic capacitors
  • +5V&3.3V DC to DC module design
  • 120mm silent and long life fan
  • All black round cables
  • Complete protection: OCP/OVP/OPP/SCP
  • 550 W 100 - 240 V 50 - 60 Hz
  • Motherboard power connector: 24-pin ATX
  • PC/Server ATX 80 PLUS Bronze
  • Active 12 cm
  • Black

Especificaciones

Especificaciones
Altura
86 mm
Ancho
140 mm
Cables incluidos
CPU, PCIe, Peripheral (Molex), SATA
Certificación 80 PLUS
80 PLUS Bronze
Código del Sistema Armonizado (HS)
84733020
Color del producto
Black
Conector de alimentación ATX (24 pines)
Yes
Conector de alimentación de CPU (4+4 pines)
Yes
Conector de alimentación de la placa base
24-pin ATX
Conector de alimentación para disquetera
1
Conector de unidad de disquete
Yes
Conector PCI Express
Yes
Conectores de alimentación PCI Express (6+2 pines)
2
Conectores de alimentación periféricos (Molex) (4 pines)
2
Corriente de entrada
7.5 - 3 A
Corriente máxima de salida (+12 V)
45.83 A
Corriente máxima de salida (+3,3 V)
20 A
Corriente máxima de salida (+5 V)
20 A
Corriente máxima de salida (+5 Vsb)
2.5 A
Corriente máxima de salida (-12 V)
0.3 A
Diámetro del ventilador
12 cm
Eficiencia
85%
Formato de la fuente de alimentación (PSU)
ATX
Frecuencia de entrada de CA
50 - 60 Hz
Funciones de protección eléctrica
Over current, Over power, Over voltage, Short circuit
Interruptor de encendido/apagado
Yes
Número de conectores de alimentación SATA
8
Número de ventiladores
1 fan(s)
Peso
1.33 kg
Potencia combinada (+12 V)
550 W
Potencia combinada (+3,3 V)
100 W
Potencia combinada (+5 V)
100 W
Potencia combinada (+5 Vsb)
12.5 W
Potencia combinada (-12 V)
3.6 W
Potencia total
550 W
Profundidad
150 mm
Tecnología del rodamiento
Sleeve
Tensión de entrada de CA
100 - 240 V
Tiempo de mantenimiento
17 ms
Tipo de cable
Non-Modular
Tipo de corrección del factor de potencia (PFC)
Active
Tipo de refrigeración
Active
Uso
PC/Server
Versión ATX
2.5
Versión EPS
2.92

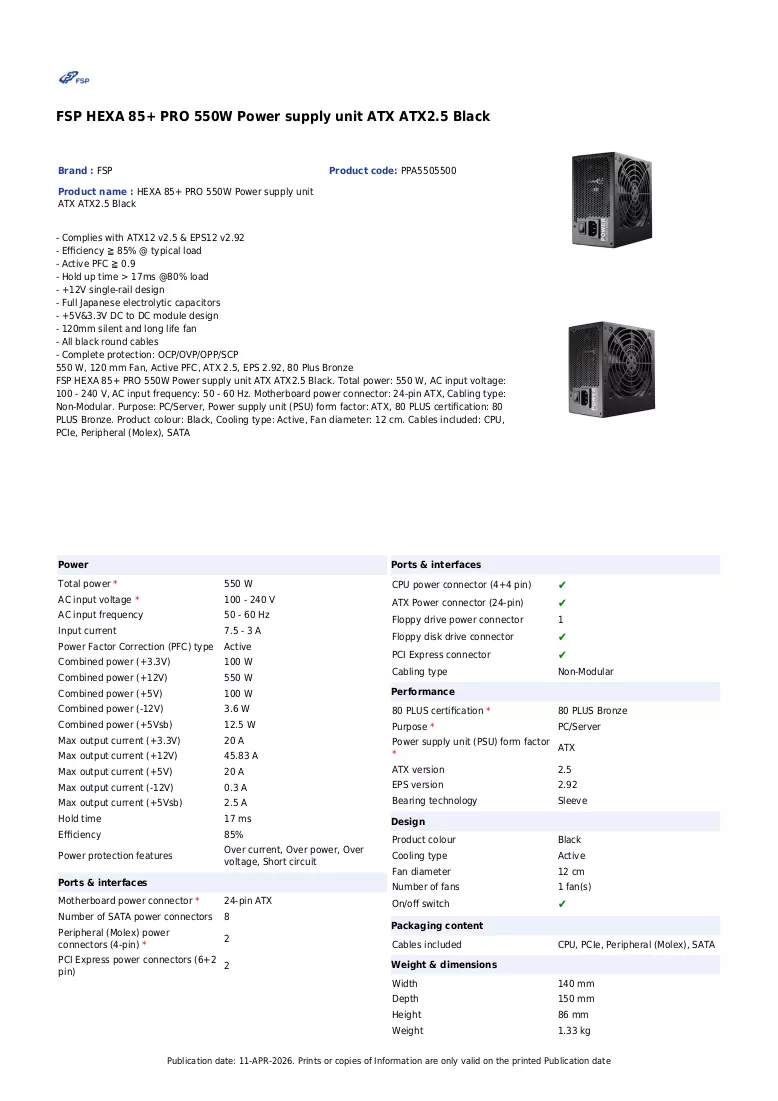

Folleto
